自制12L车载半导体制冷箱：3D打印全PETG外壳 + 水冷散热方案

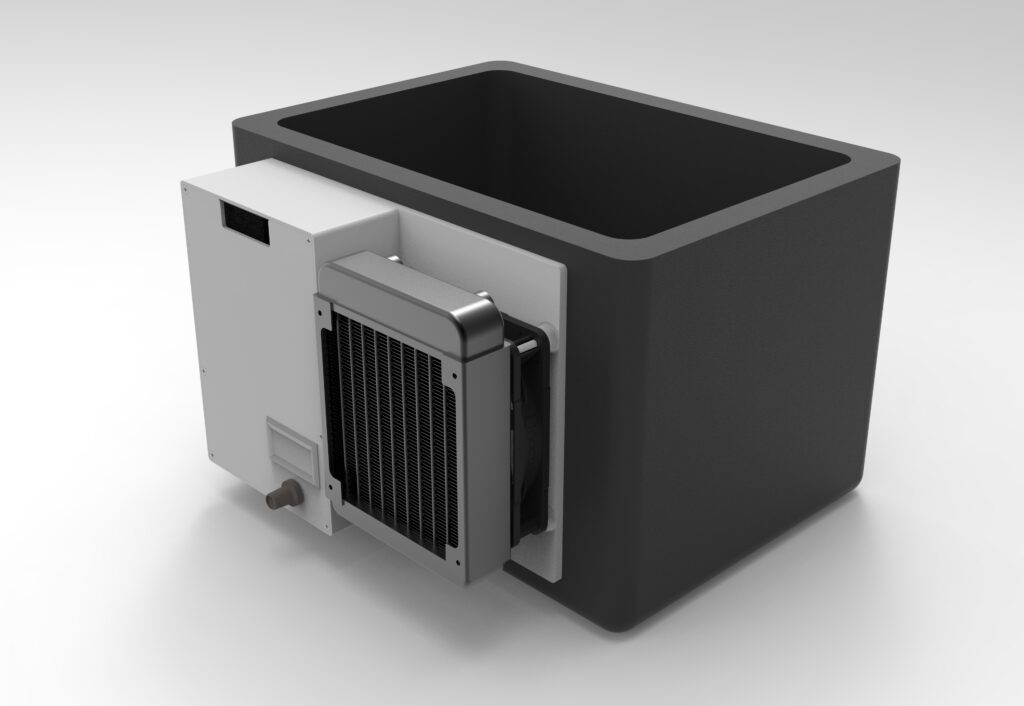

折腾了几天的半导体小冰箱终于完成组装，从内胆选型、结构设计到3D打印外壳、水路电路搭建全部自主完成。目前整机刚装配完毕，还没正式通电测试，先把整个项目的设计思路、物料清单和组装过程完整记录下来，先上效果图。

项目背景与目标

夏天考虑天气热，开车出门想随时喝到凉的，一台小冰箱都是刚需。市售车载冰箱价格偏高(主要是想自己动手)，刚好手里有闲置的电脑水冷配件，再加一台3D打印机，干脆自己动手做一台半导体制冷小冰箱。

本次项目的核心目标：

  • 12L左右内部容积，可容纳6-8罐罐装饮料
  • 支持车载12V电源供电，兼顾桌面与出行使用
  • 采用水冷散热方案，压低运行噪音
  • 全3D打印定制外壳，整机外观整洁一体化
  • 严格控制成本，优先利用闲置配件

物料清单与成本明细

核心配件全部来自网购，闲置的水冷排、风扇、水泵以及3D打印耗材未计入成本，整机核心采购成本控制在百元以内。

部件单价（元）说明
EPE泡沫保温箱（12L）25.00制冷内胆，外形尺寸340×240×245mm
TEC1-12706半导体制冷片12.80制冷核心，额定参数12V/6A
CPU水冷套装25.00贴合制冷片热端，带走热量
数显温度模块3.90探头内置，实时显示箱内温度
300W 12A DC-DC降压模块11.20车载电源稳压，支持输出微调
PWM风扇调速器3.60调节散热风扇转速，平衡噪音与散热
车载电源插头4.28汽车点烟器接口取电
合计85.78不含水冷排、风扇、水泵、硅脂、打印耗材

额外用到的闲置/自备配件：

  • 导热硅脂、导热硅胶垫
  • PETG 3D打印耗材

如果想省钱，可以用普通的泡沫箱，散热器改成风冷；

核心设计思路

1. 保温内胆

内胆选用12L规格的EPE珍珠棉泡沫箱，优势非常明显：重量极轻、保温性能优秀、成本极低，且材质偏软易于开孔加工，非常适合DIY制冷箱的基础内胆。后续如果测试效果达标，还可以在内壁粘贴铝箔进一步提升箱内均温性。

2. 制冷核心

制冷单元采用DIY圈最经典的TEC1-12706半导体制冷片，额定工作电压12V、电流6A，最大制冷功率约70W。对于12L的密闭小空间，单片制冷片理论上足以将箱内温度降到10℃以下，最终实际效果会在测试后验证。

半导体制冷片的冷热端最大温差可达60℃以上，但性能上限完全取决于热端散热能力——这也是我放弃普通风冷、选择水冷方案的核心原因。

3. 散热系统：水冷优于风冷的原因

很多入门DIY半导体冰箱会用铝制散热片+风扇的风冷方案，优点是简单便宜，但短板也很突出：风扇转速高、噪音大，同体积下散热效率有限，热端温度压不住会直接拉低制冷效率，鳍片积灰后性能衰减也快。

我直接复用了一套闲置的电脑CPU水冷系统：水冷头紧密贴合制冷片热端，通过水泵驱动水冷液循环，将热量传导至外置冷排，再由风扇主动排风。水冷的换热效率远高于同体积风冷，同时风扇可以维持低转速运行，噪音控制会好很多，无论是放桌面还是放车里都不会吵闹。

4. 电源与控制逻辑

电源方案专门针对车载场景设计：

  • 输入：汽车点烟器12V供电（实际行驶中电压会在11-14V之间波动）
  • 稳压：通过300W DC-DC降压模块将波动的车载电压稳定在12V输出，同时支持微调电压来控制制冷功率；模块最高支持12A输出，单片12706完全留有冗余
  • 调速：PWM调速器独立控制散热风扇转速，可根据环境温度和使用场景平衡噪音与散热效率
  • 测温：数显温度模块的探头固定在箱体内部居中位置，实时显示当前箱内温度

5. 3D打印外壳

整套外壳全部自主设计，采用PETG耗材打印，没有选用更常见的PLA主要出于两点考虑：

  1. 耐温性：PETG热变形温度高于PLA，靠近散热端的结构件不会因长期受热软化变形
  2. 防水性：PETG吸水率低，即便水路出现轻微渗水也不会影响结构强度

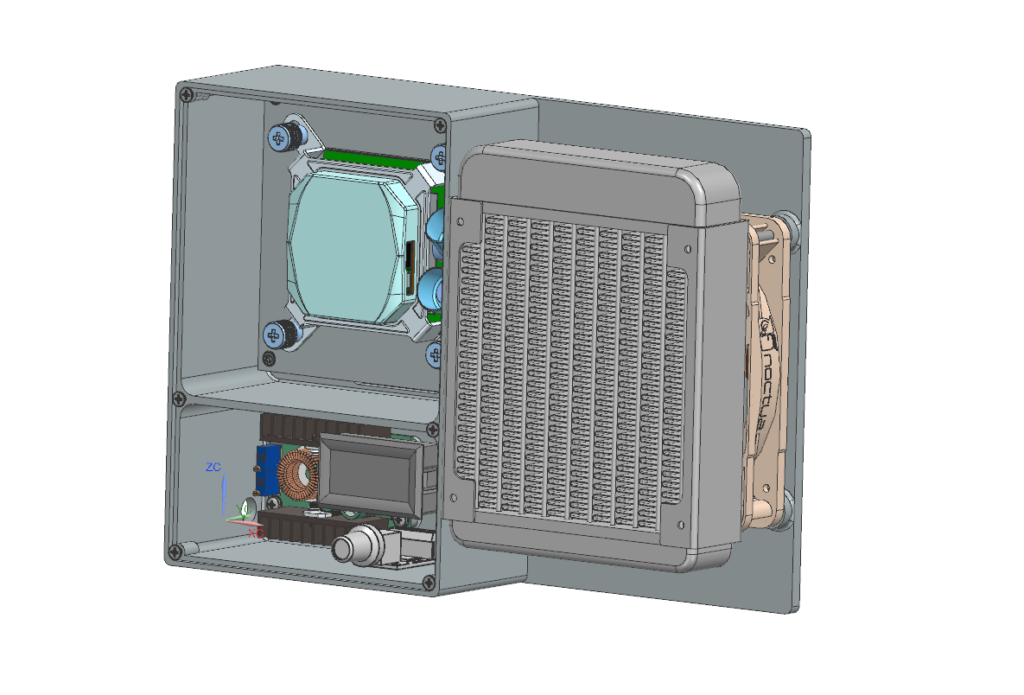

外壳设计为内外分体结构，将制冷组件、水冷排、电源模块全部整合收纳在内；正面预留数显屏幕窗口，散热风扇直接暴露在外。

组装过程记录

第一步：箱体开孔与制冷端安装

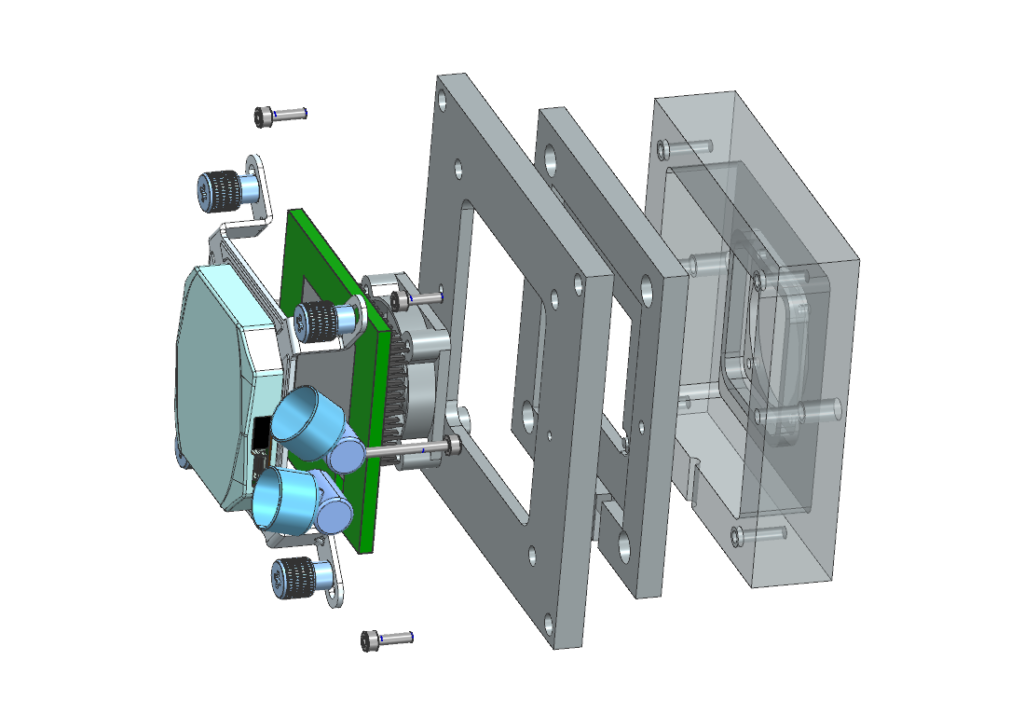

在泡沫箱顶面开出与制冷组件匹配的开孔，制冷片冷端朝向箱内，依次贴好导热硅胶垫与导冷铝块；热端朝向外侧，均匀涂抹导热硅脂后与水冷头压紧固定。开孔四周用保温棉填缝密封，避免冷气外泄和外部热空气渗入。

第二步：水冷回路搭建

按照「水冷头 → 循环水泵 → 水冷排 → 水冷头」的顺序连接硅胶水管，注入水冷液后排尽回路内空气，静置确认无漏水后，再将冷排与风扇固定到外壳对应位置，对齐出风口保证风道通畅。

第三步：电气接线

整体接线逻辑简单清晰：
车载电源输入 → DC-DC降压模块稳压输出 → 分为两路

  • 主回路：给半导体制冷片供电
  • 次回路：给水冷散热器、散热风扇供电
    所有接线均用端子做好绝缘处理，线路整理后固定在外壳内部，避免车辆行驶晃动导致松脱短路。

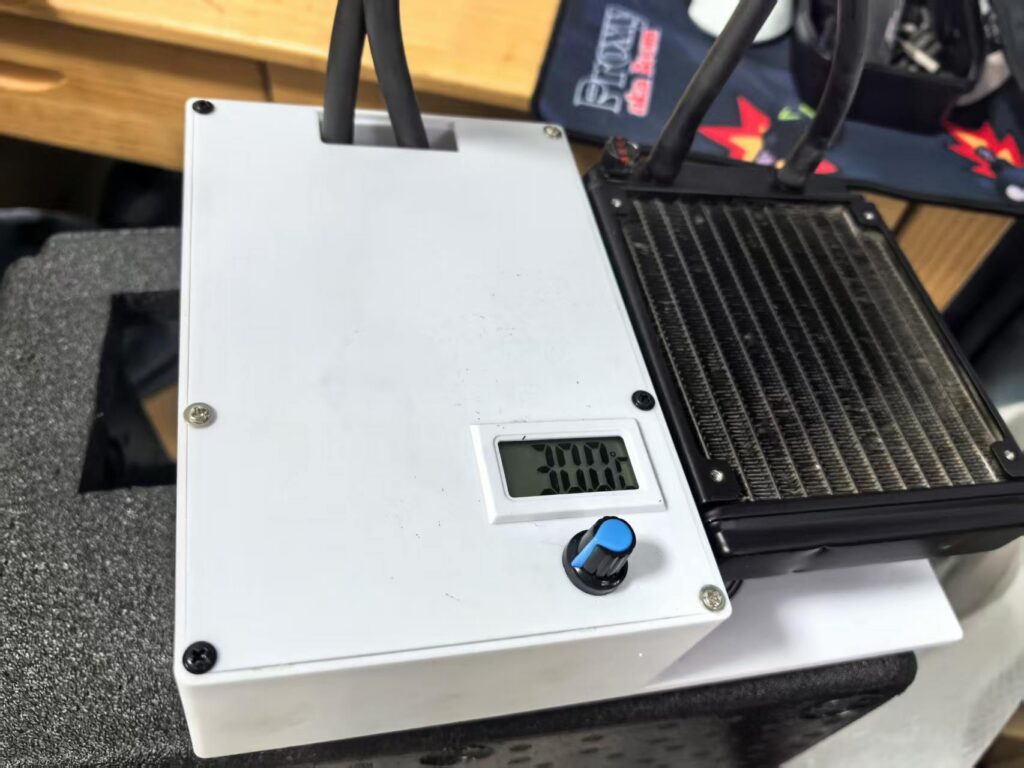

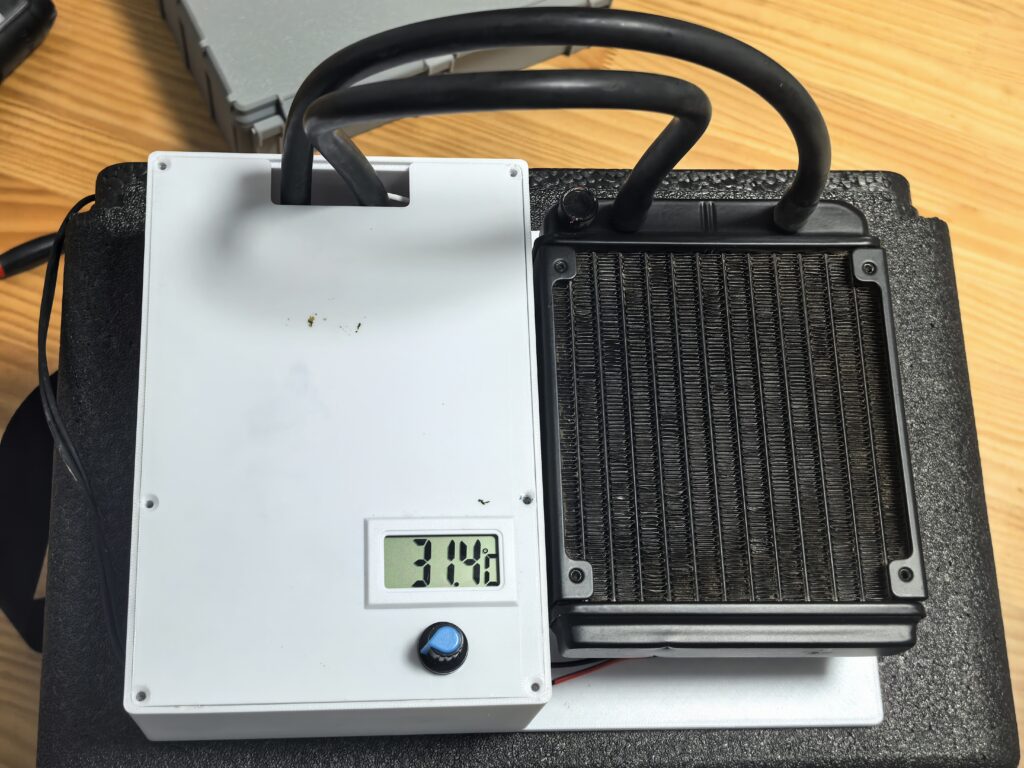

第四步：整机总装

将打印完成的外壳用玻璃胶粘贴在EPE泡沫箱外，同时做好封胶，再扣上集成了制冷、散热、电源模块的上盖，锁紧固定螺丝，整机组装完成。

当前进度与后续测试计划

目前整机已完成机械与电气装配，尚未进行正式通电测试。接下来会重点测试以下几项内容，后续会单独更新测试数据：

  1. 制冷性能：固定室温环境下，箱内降至最低温度的耗时，以及最终稳定温度
  2. 功耗数据：不同输出电压下的整机运行功率与制冷效率
  3. 噪音表现：不同风扇转速档位下的实际噪音情况
  4. 结露问题：长时间运行后箱体外部、制冷片周边是否会结露漏水
  5. 运行稳定性：连续24小时以上运行，是否会出现过热、停机等异常

写在最后

算下来核心配件不到90块钱，再加上闲置的水冷配件和打印耗材，总成本远低于同容量的成品车载冰箱。半导体制冷的优势是结构简单、无压缩机、体积小巧，非常适合小空间制冷场景；缺点是能效比不高，不适合做大容量冰箱。

等后续测试完成，我会再更新详细的性能数据和优化方案，比如是否需要增加保温层、要不要加温控启停、结露问题怎么处理等等。
